Adapter für alten Alps Joystick

Beitrag von bboeck »

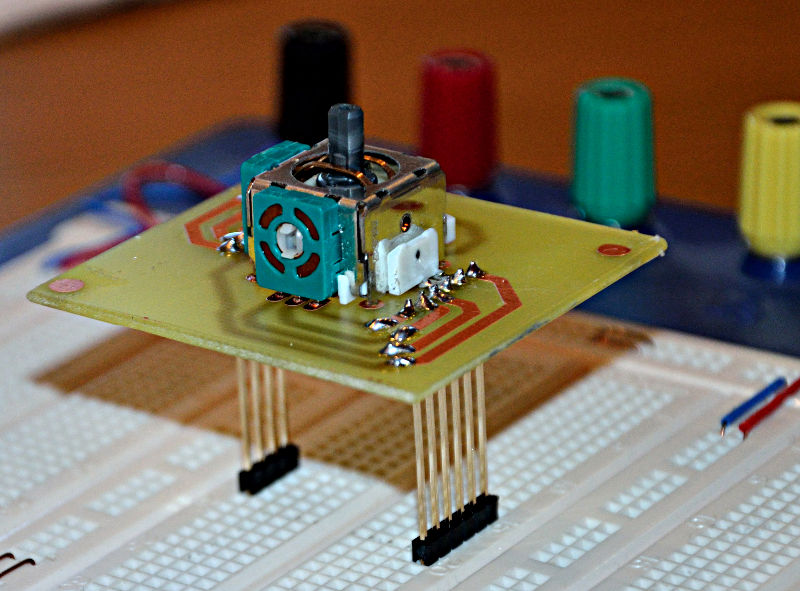

Mein kleiner Bruder hat aus einem alten X-Box-Controller den Joystick ausgebaut. Dabei handelt es sich vermutlich um einen Alps RKJXK1210002 (http://www.alps.com/WebObjects/catalog. ... 10002.html). Das Teil würde sich doch ideal für die manuelle Steuerung der schon länger geplanten Fräsmaschine eignen. Für die ersten Tests wäre es doch nett wenn man das Teil mal auf einem Steckbrett ausprobieren könnte. Also schnell mal einen kleinen Adapter gebastelt.

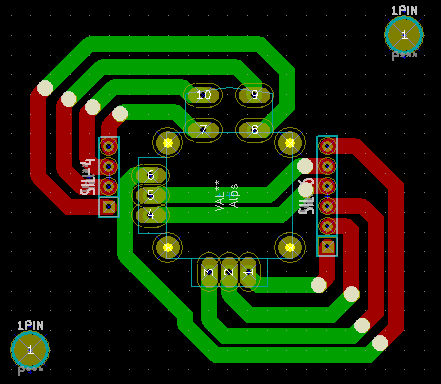

Anbei noch die KiCad Files (PCB + Bauteil) zum Nachmachen.
JoystickAdapter.zip
(5.7 KiB) 1178-mal heruntergeladen






Viel Spaß damit, vielleicht hilfts ja wem.

Lg,

BB

----------------------------------------------------------------------------
