Streikender Blendenmitnehmer bei Sigma 2x Telekonverter

Beitrag von smashIt »

gestern sind mal wieder schöne schneeflocken vom himmel gefallen.
also ich mal auf die schnelle makro und 2x tc an die cam geflanscht, um die dinger einzufangen.
ergebnis: totale überbelichtung, da der blendenmitnehmer im tc klemmte :wall:

gut, es hat nix gerumpelt, nix gekracht, und gescheppert hat auch nix im tc.
es ging einfach nur zu streng.
kann also nix sein, was man nicht mit einer büroklammer und einer kugelschreibermine (um macgyver mal zu zeigen, wie man das macht) wieder hin bekommen würde :D

gebraucht habe ich dann doch ein bisschen was anderes, aber nix exotisches:


2 philips-schraubenzieher der grösse 0 und 00.
etwas schraubensicherungslack
und ein zahnstocher

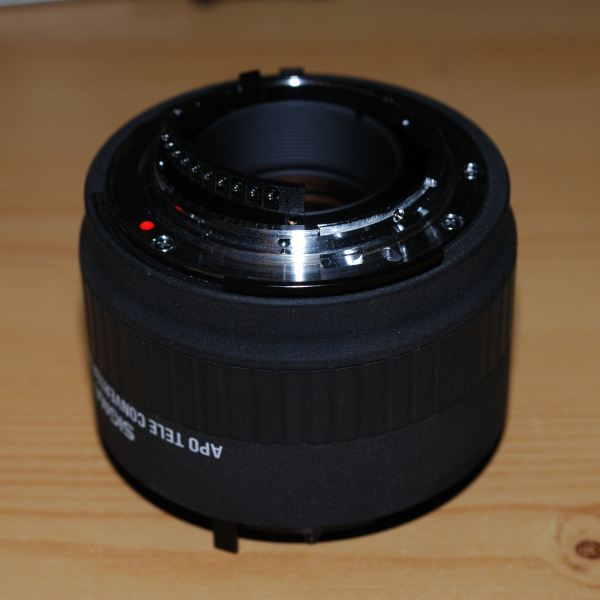

und natürlich das opfer :D


also ran ans geschraube!

als erstes wird das kameraseitige bajonett demontiert.
dazu erst einmal die schrauben entfernen, die die kontakte und den plastikring in der mitte halten.
für diese schrauben braucht man den ph 00, alle anderen gehen mit dem 0er.


jetzt kann man den ring entfernen, und mit samt der schrauben verwahren.


jetzt die 4 grossen schrauben lösen und das bajonett selbst entfernen.




jetzt sollte man das in den händen halten:

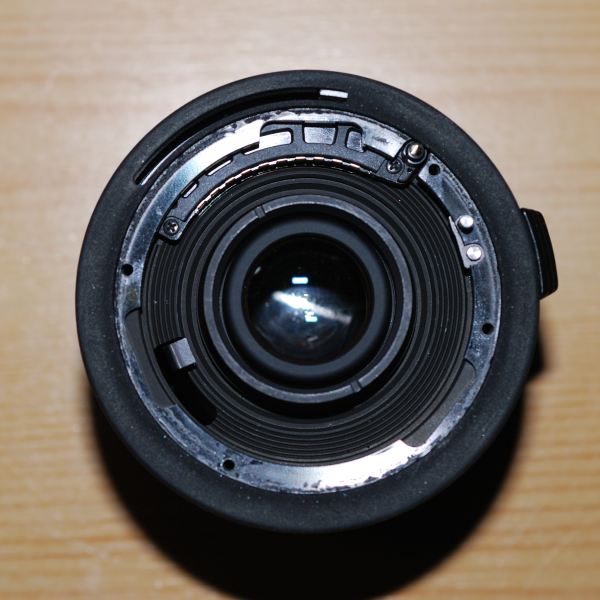

und der tc so aussehn:

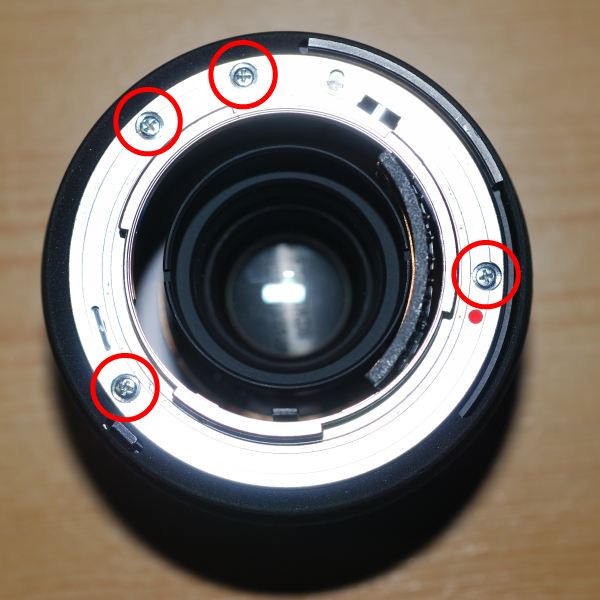

als nächstes wird das objektivseitige bajonett abgenommen:


Achtung!

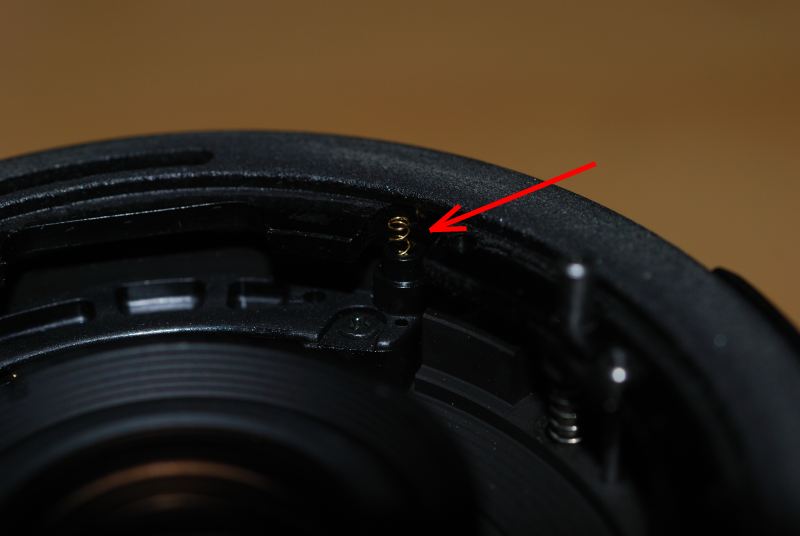

unter dem Bajonett sitzt eine kleine goldene feder.


die steckte einmal hier:


jetzt lässt sich der äussere plastikring des gehäuses abziehen.

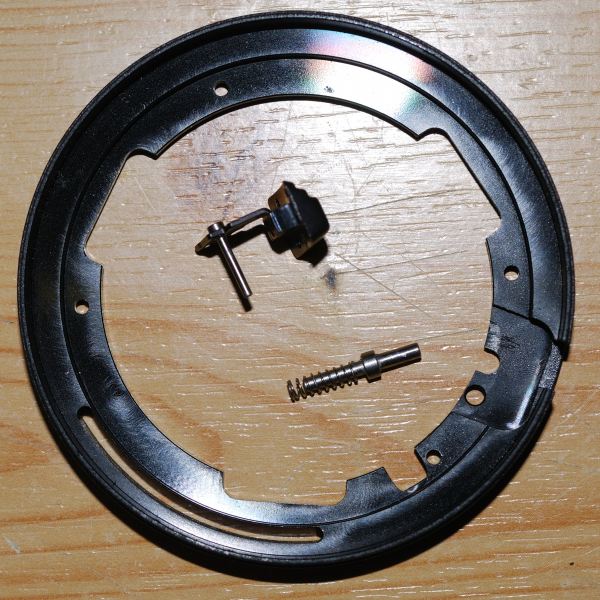

was die teile der arretierung

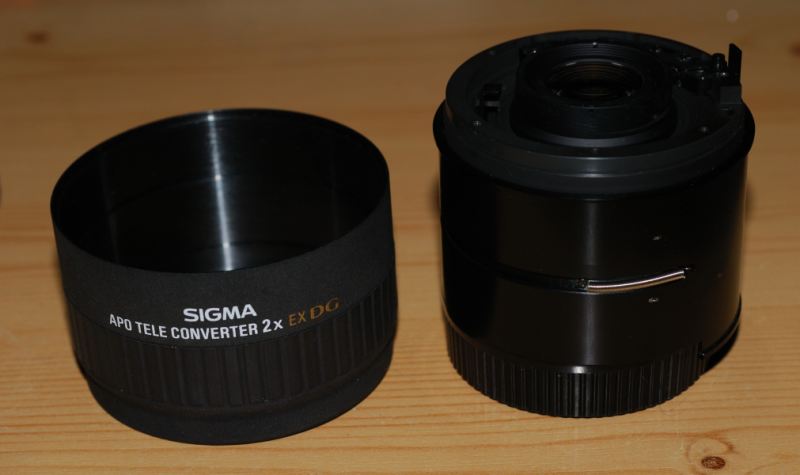

und den rest des gehäuses freigibt.

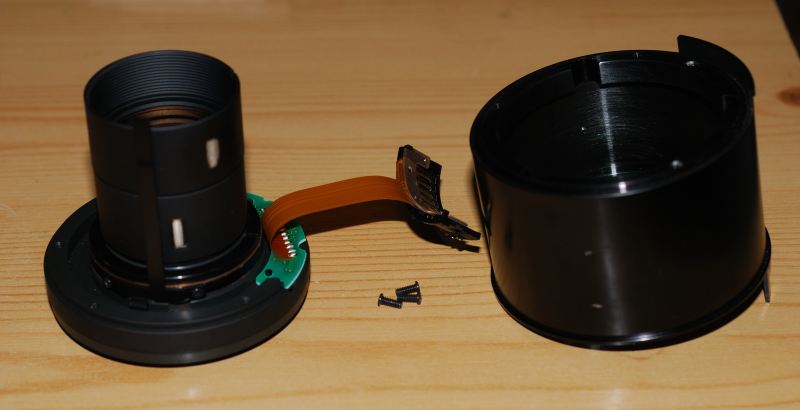

jetzt drehen wir den tc wieder um, und lösen diese 3 schrauben, die sich tief im inneren verstecken:


weiter brauchen wir den tc nicht mehr schlachten.
ist ja eh kaum noch was über :D

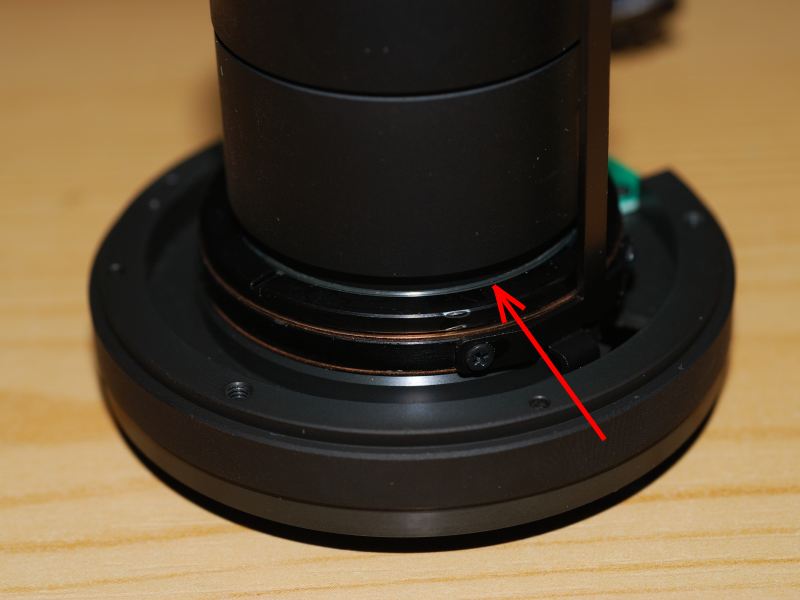

die ursache des problems is diese mutter:


bei ihr hat sich der sicherungslack gelöst.
natürlich blieb sie nicht an ihrer stelle, sondern verdrehte sich, um das lager für den blendenmitnehmer zu klemmen :argh:
und ja, es is wirklich ein kugellager :D


jetzt muss man die mutter nur so weit anziehen, dass der mitnehmer noch nicht klemmt, aber auch nicht wackelt.
ist eine kleine spielerei, aber ansonsten problemlos möglich.

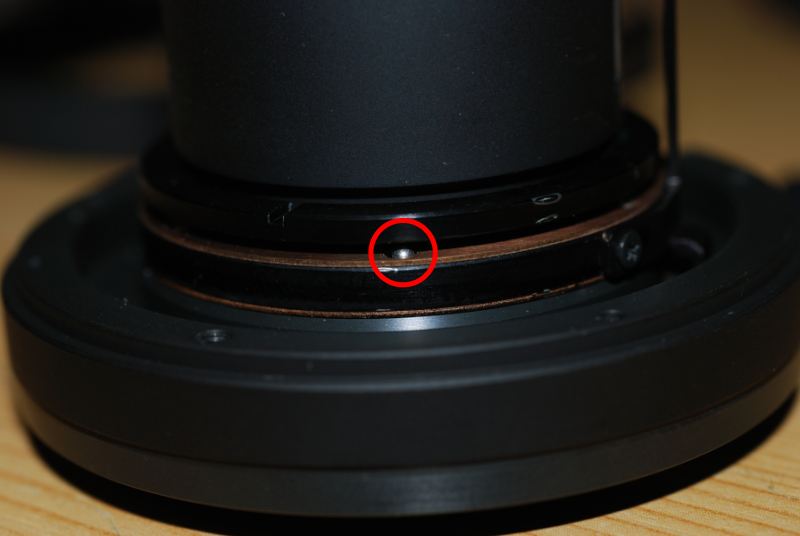

danach nur noch hier mit schraubensicherungslack sichern (und bitte mit dem zeug vom kugellager fernbleiben):


und es kann nach dem trocknen wieder alles zusammengebaut werden.

wenn man es kameraseitig soweit hat, bitte aufpassen:

die 2 schrauben mit dem feinen gewinde halten die kontaktleiste, die beiden mit dem groben den plastikring.
sollte der grosse schwarze mitnehmer klemmen, muss man nur die 4 schrauben vom bajonett lockern und in anderer position wieder anziehn (ein bisschen spiel hat das gehäuse ja in den schraubenlöchern).

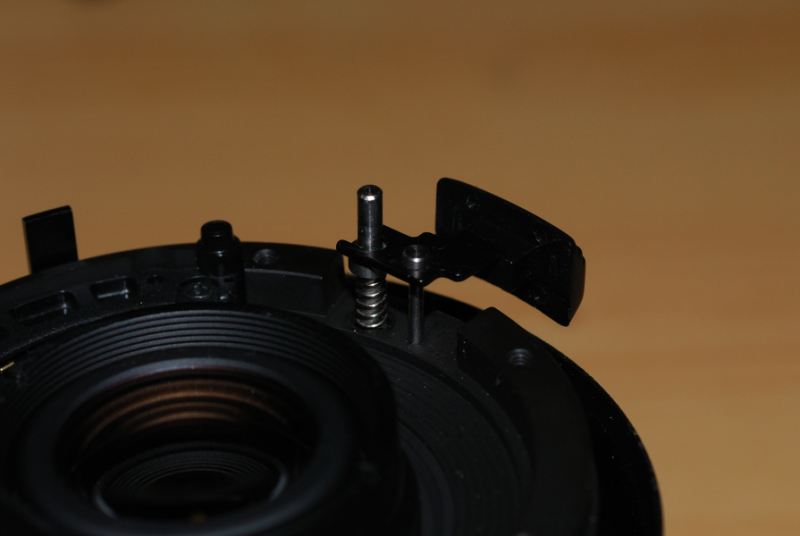

auf dem objektivseitigen bajonett muss man als erstes die arretierung wieder einsetzen:


den plastikring vom gehäuse aufsetzen.
und ja nicht auf die feder vergessen ;)


jetzt noch den federring mit der wölbung nach innen, und das bajonett aufsetzen, und die schrauben ansetzen.
der ring des gehäuses und das bajonett gehören jetzt noch so hingedreht, dass die arretierung nicht klemmt.
danach anziehn und sich wundern, wie man nur soviele fingertapser auf einer so kleinen optik hinterlassen kann :tropf:

und jetzt wisst ihr auch, warum da oben putzzeug mit am foto ist :D
