Futaba T4 Erweiterung auf 5 Kanäle

Hier wird umgebaut was das Zeug hält!
Antworten
Benutzeravatar
smashIt
Beiträge: 171
Registriert: 2004-11-29 21:52:30

Futaba T4 Erweiterung auf 5 Kanäle

Beitrag von smashIt »

nachdem ich grade meine T4 offen hatte, ist mir ein nettes detail ins auge gestochen:

gleich neben dem löt-pad an dem der L/S-schalter angelötet ist (angeschrieben mit S1), ist ein weiteres pad, dass mit der bezeichnung S2.

also platz für noch einen schalter :D


und siehe da, das ding is der 5. kanal!

geht zwar nur von endlage zu endlage, aber man is ja bescheiden ;)

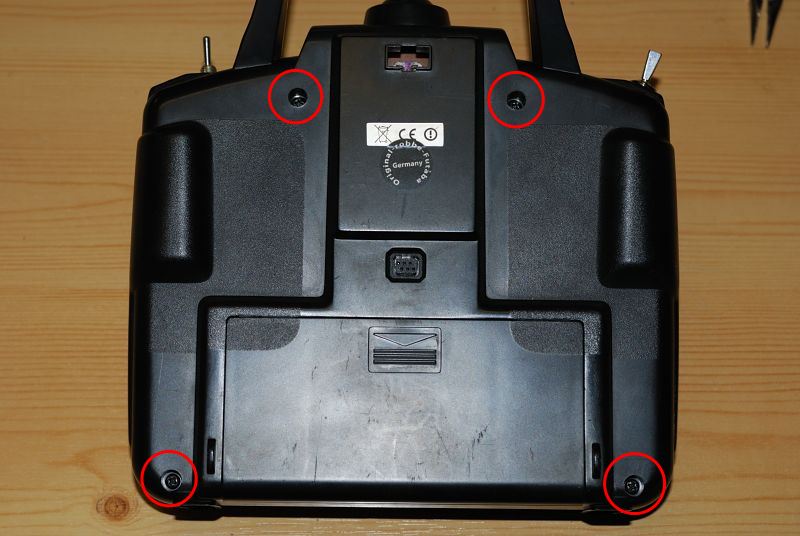

wer das nachmachen will, muss also erst einmal seine anlage aufschrauben:

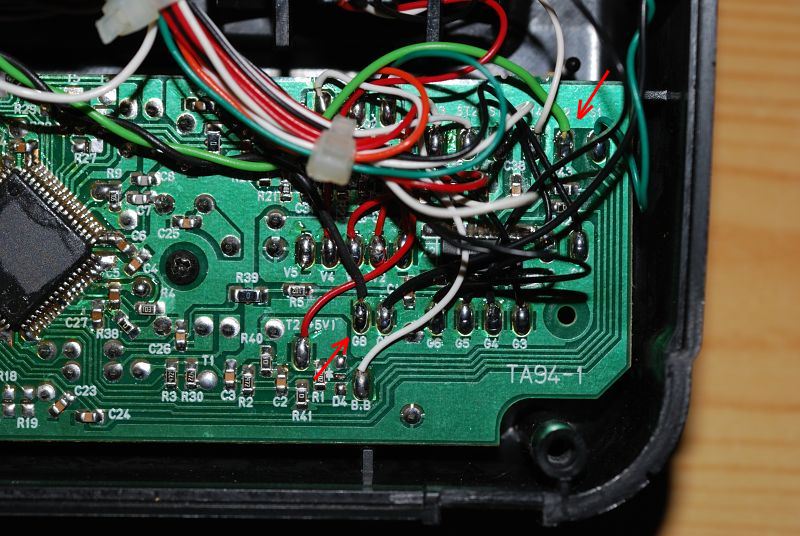

anschliessend wird der schalter an die kontakte G8 (freies massen-pad) und S2 angelötet:

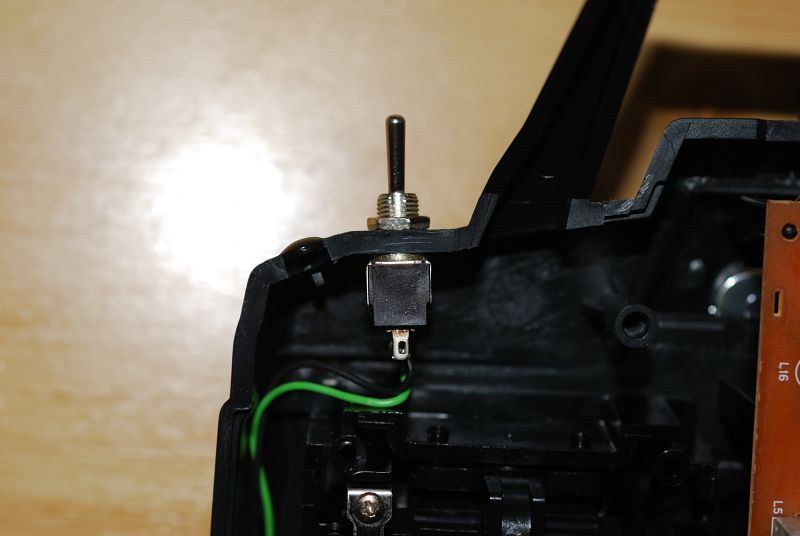

den schalter habe ich rechts oben reingebohrt.
also nicht zu sparsam mit den kabeln sein ;)


jetzt wieder zusammenschrauben und fertig :cool:
MfG,
Chris
